EventStudio Sequence Diagram Designer

  • Aktualisiert am 06/12/12
  • Hinweis :

Herunterladen
  • Shareware

Sequenzdiagramme sind eine sehr effektive Methode zur Modellierung eines objektorientierten Systems. Leider bieten die meisten UML-basierten Modellierungswerkzeuge nur primitive Unterstützung für Sequenzdiagramme. EventStudio bietet erweiterte Konstrukte für die sequenzialdiagrammbasierte Objektmodellierung. EventStudio unterstützt die Erstellung von Message Sequence Charts (MSCs) und Call Flow Diagrams, die in der Telekommunikations- und Embedded-Systementwicklung verwendet werden. Die Generierung von Prozess-Workflows wird für Business Process Reengineering-Anwendungen unterstützt. Bei der Modellierung mit EventStudio beschreiben Entwickler die Interaktionen im System in Form einer einfachen deklarativen Modellierungssprache. EventStudio analysiert das Modell dann auf Designfehler, inkonsistente Operationen, Ressourcenlecks und ungültige Timeroperationen. Sobald die Designprobleme behoben sind, generiert EventStudio automatisch Sequenzdiagramme und Kollaborationsdiagramme. EventStudio ermöglicht es den Entwicklern, eine große Anzahl von Erfolgs- und Fehlerszenarien zu untersuchen, ohne den Aufwand, jedes Szenario einzeln zu dokumentieren. Die Entwickler definieren ein Basisszenario und definieren dann andere Szenarien, indem sie nur die Unterschiede zum Basisszenario angeben. EventStudio verwaltet die Szenario-Definitionen und generiert die Dokumente, indem es das Basisszenario mit den für jedes Szenario angegebenen Unterschieden zusammenführt. EventStudio verarbeitet automatisch Diagrammlayout, Formatierung, Skalierung und Seitenumbrüche für Sequenzdiagramme und Kollaborationsdiagramme, die in den Formaten Adobe PDF und Microsoft Word Picture (EMF) erstellt wurden. EventStudio wurde entwickelt, um die Diagrammerstellung für Systeme mit einer großen Anzahl von interagierenden Objekten zu ermöglichen. Für eine größere Modularität können Objekte im System in Gruppen und Untergruppen eingeteilt werden. Diese Klassifizierung wird verwendet, um Diagramme zu erstellen, die sich auf einen bestimmten Aspekt des Systems konzentrieren.

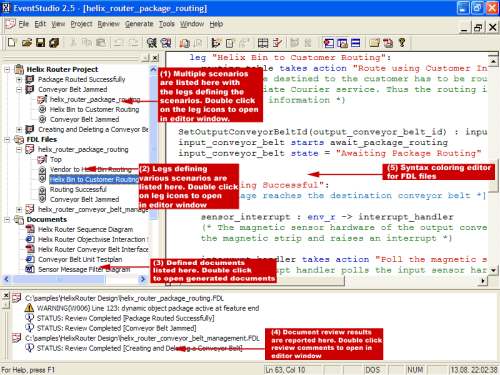

Capture d'écran EventStudio Sequence Diagram Designer
